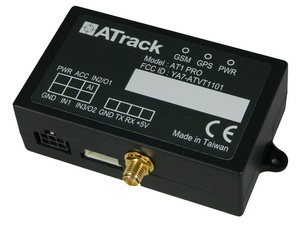

Бортовой модуль ATrack AT1 Pro

Применение:

  • Наблюдение за изменением местоположения подвижных объектов в режиме реального времени
  • Контроль местоположения подвижных объектов
  • Передача состояния системы и подключенных к ней датчиков
  • Дистанционное выполнение команд на подключенных исполнительных устройствах подвижного объекта
  • Экстренная помощь в критических ситуациях
  • Обеспечение безопасности транспортного средства


Функциональные возможности:

  • Связь с бортовым модулем через канал GPRS
  • Резервный канал связи и управления SMS
  • Удаленное управление настройками режимов работы
  • Передача информации о состояния в режиме реального времени
  • Контроль изменения местоположения в следующих режимах:
    • через заданный интервал времени
    • через заданный интервал пройденного расстояния
    • при изменении направления движения
  • Контроль включения/выключения зажиганияКонтроль перемещения при выключенном зажигании
  • Контроль превышения скорости
  • Контроль отключения бортового питания
  • Внутренний спутниковый одометр высокой точности
  • Контроль 199 геозон
  • 4 дискретных настраиваемых входа
  • 1 аналоговый вход с дискретностью 24 бита.
  • 1 дискретный отрицательный выход с допустимым током до 500 мА
  • Внутренняя память до 35 000 точек
  • Защита цепей питания от перенапряжения и «переполюсовки»


Технические возможности:

  • Поддержка каналов передачи данных: SMS / USSD / GPRS / TCP / UDP
  • Обновление прошивки по технологии FOTA (Firmware Over-the-Air) через GPRS канал с FTP- сервера
  • Определение повреждений GPS-антенны
  • Отслеживание времени отсутствия GPS-сигнала
  • Настраиваемый режим трекинга в реальном времени по расстоянию, времени, состоянию двигателя, зажиганию, изменению скорости и направления движения транспортного средства
  • 32 определяемых пользователем геозоны круглой и прямоугольной формы
  • Максимальная емкость журнала и очереди 23000 и 11500 сообщений соответственно
  • Внутренний одометр GPS или датчика скорости автомобиля (VSS)
  • Поддержка датчика тахометра
  • Обнаружение включения/выключения зажигания и двигателя
  • Гибкие настройки роуминга
  • Конфигурируемое управления питанием
  • 3-х осевой датчик ускорения рассчитанный на ± 16G для отчетности об движении, столкновениях, стиле вождения водителя
  • Поддержка интерфейса Garmin® FMI 2.0


Технические характеристики:

  • Напряжение питания: 8 - 40 В постоянного тока
  • Резервное питание: аккумулятор 3,7В, Li-Ion, 650 мАч
  • Потребление питания:
    - до 80 мА 12 В в активном режиме
    - до 25 мА 12 В в режиме энергосбережения


GSM/GPRS-модем:

GSM модем: Telit GE865

GPRS класс: Class 10+

GPRS мультислот: Class B

GPRS протоколы: UDP, TCP/IP

Сертификаты модема: R&TTE, FCC, IC, GCF, FTA, PTCRB

GSM-антенна: отдельная внутренняя, высокочувствительная


GPS приёмник:

GPS-чипсет: SiRF STAR IV

Общие сведения: частота L1, 1575,42 МГц, С/A Code: 1,023 МГц,

Число каналов: 48 каналов

Чувствительность: -163 дБ

Частота обновления данных: 1 Гц

Протокол: NMEA 0183 совместимый

Поддержка: SBAS, WAAS, ENGOS

Время старта:

- горячий старт – 1 с

- теплый старт – 35 с

- холодный старт – 35 с

Точность определения местоположения:

- точность горизонтального позиционирования: < 2,5 метра при 50% 24 часовом статическом положении и уровне сигнала не ниже -130 дБ).

- автономное – 10 м с вероятностью 95%

- SBAS – 5 м с вероятностью 95%

- DGPS – 1 - 3 м с вероятностью 95%

GPS-антенна: внешняя высокочувствительная активная, на магнитной основе, SMA разъем


Порты ввода/вывода:

  • положительные дискретные входа: 3 (контроль акт/неакт.)
  • отрицательные дискретные входа: 1 (контроль акт/неакт.)
  • аналоговые входа: 1 (измерение напряжения от 0 до 40 В с дискретностью 24 бита)
  • отрицательные дискретные выходы: 2 (до 500 мА)
  • порты RS-232: 1


Общие характеристики:

Система самоконтроля: встроенная, автономная и независимая типа «WatchDog»

Внутренняя память на 2 МБ

Корпус: разборной, температурно-устойчивый ABS пластик

Рабочая температура: - 30 ºС - + 70 ºС

Температура хранения: - 40 ºС - + 90 ºС

Сертификаты: CE/ISO/FCC

Размеры: 87 х 48 х 26 мм

Масса: 120 грамм


Комплектация:

  • бортовой модуль ATrack AT1E Pro с аккумулятором резервного питания
  • кабель подключения питания и входов/выходов V6
  • внешняя активная GPS антенна, разъем SMA
  • техническая документация



Дополнительная комплектация:

  • CAN – RS232 - адаптеры с прошивкой FMS
  • устройства Garmin® FMI 2.0
  • проточные датчики топлива
  • емкостные датчики топлива
  • RFID – приемник
  • «иммобилайзер»
  • тревожная кнопка
  • беспроводная тревожная кнопка
  • беспроводное реле блокировки
  • «концевики» и различные датчики типа «вкл/выкл»
  • датчик температуры
  • датчик массы
  • безбрелочные автосигнализации в ассортименте
  • CAN - адаптеры штатных автосигнализаций
